Betriebsanleitung Trabant P 50 von 1961

Betriebsanleitung Trabant P50

Wer wollte nicht schon immer mal in alle Geheimnisse des Trabant eingeweiht werden. Hier die komplette Ausgabe der Betriebsanleitung für den Personenkraftwagen Trabant P50 herausgegeben 1961 vom "VEB Fachbuchverlag Leipzig".

3.211.3 Luftregulierung

2008-05-20 19:55:29 Geändert: 2008-09-04 17:44:06 (3) (Gelesen: 4709)

Durch Ziehen des Regulierknopfes (mit "H" gekennzeichnet( rechts vorn an der Stirnwand kann der Luftstrom teilweise oder ganz ins Innere des Wagens geleitet werden. Mit Hilfe der Regulierklappe links daneben wird der eintretende Luftstrom zur Frontscheibe, in den Fahrgastraum oder geteilt an beide Stellen geleitet. Die Regulierung kann je nach Wunsch vorgenommen werden (s. Bilder 33-36).

Bild 32

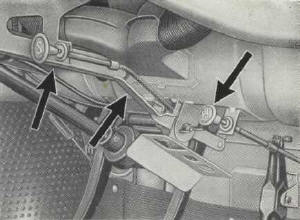

Bild 32. Luftregulierung
Starterzugknopf
Verteilerklappe
Zugknopf für Regulierung

Bild 33

Bild 33. Luftstrom ins Freie

Bild 34

Bild 34. Luftstrom über Entfrosterdüse zur Frontscheibe

Bild 35

Bild 35. Luftstrom in den Fahrgastraum

Bild 36

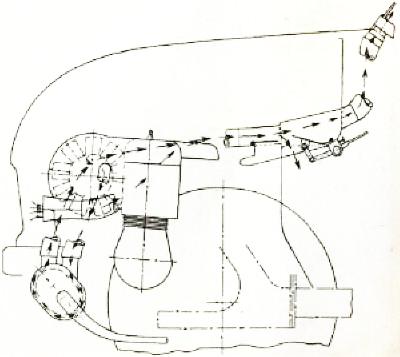

Bild 36. Luftstrom geteilt zur Frontscheibe und in den Fahrgastraum

Bewerten - Schlecht Gut · 3 Bewertungen · Note Befriedigend

3.212 Verstellmöglichkeit der Vordersitze

2008-05-20 19:53:18 Geändert: 2008-09-04 17:44:06 (5) (Gelesen: 4707)
Bild 37

Bild 37. Verstellmöglichkeit der Vordersitze
Knopf für Arretierbolzen Einstellschraube für Rückenlohne

Bild 38

Bild 38. Rückenlehne zur Erleichterung des Ein- und Aussteigens nach vorn geklappt

Die Vordersitze lassen sich mit zwei Handgriffen für Sie bequem passend einstellen. Zur Verstellung in Längsrichtung ist der Arretierknopf, der sich links am Sitzrahmen befindet, anzuheben. Der Sitz kann nun nach Bedarf vor- und zurückgeschoben werden. Nach Einstellung der richtigen Sitzposition Arretierknopf wieder einrasten lassen. Die Rückenlehne kann nach Belieben durch Verdrehen der Stellschraube steiler oder schräger gestellt werden, was an beiden Schrauben gleichmäßig zu erfolgen hat.

Zum bequemen Ein- und Aussteigen zu und von den hinteren Sitzen können die Rückenlehnen der Vordersitze nach vorn geklappt werden.

Bewerten - Schlecht Gut · 8 Bewertungen · Note Ausreichend

3.213 Kofferraum

2008-05-20 19:51:36 Geändert: 2008-09-04 17:44:06 (3) (Gelesen: 4692)
Bild 39

Bild 39. Fernriegel für Kofferraumklappe

Bild 40

Bild 40. Kofferraum

Bild 41

Bild 41. Rückenlehne an den Anlageböcken befestigt

Bild 42

Bild 42. Rückenlehne und Sitz umgelegt

Bild 43

Bild 43. Halterung an Bodenplatte

Der für einen Kleinwagen ungewöhnlich große Kofferraum ist von außen zugänglich. Die Kofferraumklappe wird durch Betätigung des Fernriegels in der linken Türsäule geöffnet. Zum Feststellen der geöffneten Kofferraumklappe ist die rechts angeordnete Stütze einzurasten.

Bewerten - Schlecht Gut · 8 Bewertungen · Note Mangelhaft

3.214 Umbau der hinteren Sitze beim Kombi

2008-05-20 19:50:07 Geändert: 2008-09-04 17:44:06 (3) (Gelesen: 4690)

Die Rückenlehne der hinteren Sitzbank ist an den Anlageböcken durch Halter und Flügelmuttern befestigt.

Zur Vergrößerung des Laderaumes wird die Rückenlehne von den Anlageböcken gelöst und nach vorn umgelegt. Nunmehr kann der gesamte Sitz nach vorn geklappt werden.

Die Sitzbank kann aber auch durch Herausnehmen aus der Halterung an der Bodenplatte ganz aus dem Wagen genommen werden.

Bewerten - Schlecht Gut · 4 Bewertungen · Note Ausreichend

3.215 Innenbeleuchtung

2008-05-20 19:47:53 Geändert: 2008-09-04 17:44:06 (3) (Gelesen: 4690)
Bild 44

Bild 44. Innenbeleuchtung
(1) Aus (2) Ein

Oben an der rechten Türsäule befindet sich die Innenleuchte. Sie ist durch Drehen des Außenringes im Uhrzeigersinn einzuschalten. Bei Sonderausführung schaltet sich gleichzeitig noch die Motorraum- und Kofferraumbeleuchtung ein. Drückt man die Kappe gegen den Sockel und dreht nach links bis zum Anschlag, so kann die Kappe abgenommen werden.

Bewerten - Schlecht Gut · 10 Bewertungen · Note Ausreichend
