Betriebsanleitung Trabant P 50 von 1961

Betriebsanleitung Trabant P50

Wer wollte nicht schon immer mal in alle Geheimnisse des Trabant eingeweiht werden. Hier die komplette Ausgabe der Betriebsanleitung für den Personenkraftwagen Trabant P50 herausgegeben 1961 vom "VEB Fachbuchverlag Leipzig".

2.5 Aufbau

2008-05-20 21:56:20 Geändert: 2008-09-04 17:44:06 (3) (Gelesen: 21844)
Art Limousine oder Kombi
Ausführung Stahlblechgerippe mit der Bodentragplatte verschweißt. Außenhaut Duroplaststoffverkleidung
Türen Limousine 2 Kombi 2 und eine Hecktür
Anzahl der Sitze 4 (oder 2 Sitze bei vergrößertem Laderaum im Kombi)
Heizung Warmluft vom Kühlgebläse über Auspuffheizung
Bewerten - Schlecht Gut · 41 Bewertungen · Note Ausreichend

2.501 Hauptabmessungen

2008-05-20 21:55:46 Geändert: 2008-09-04 17:44:06 (3) (Gelesen: 21840)
Radstand 2020 mm
Spurweite, vorn 1210 mm
hinten 1250 mm
Bodenfreiheit 180 mm
Gesamtlänge 3361 mm
Gesamtbreite 1493 mm
Gesamthöhe 1405 mm
Bewerten - Schlecht Gut · 44 Bewertungen · Note Ausreichend

2.502 Gewichte

2008-05-20 21:55:12 Geändert: 2008-09-04 17:44:06 (3) (Gelesen: 21833)
Limousine Kombi
Zulässiges Gesamtgewicht 950 kg 1000 kg
Leergewicht, fahrfertig 620 kg 660 kg
Nutzlast 330 kg 4 Personen und 80 kg oder 2 Personen und 210 kg
Bewerten - Schlecht Gut · 49 Bewertungen · Note Ausreichend

2.6 Leistungen

2008-05-20 21:53:40 Geändert: 2008-09-04 17:44:06 (3) (Gelesen: 21828)
Limousine Kombi
Höchstgeschwindigkeit ~ 100 km/h ~ 90 km/h
Dauergeschwindigkeit 85 km/h 80 km/h
Kraftstoffnormverbrauch nach D1N 70030 6,8 1/100 km
Entspricht 6 ··· 8,5 l/100 km je nach Fahrweise

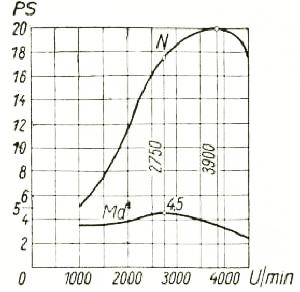

Bild 10. Leistungskennlinie

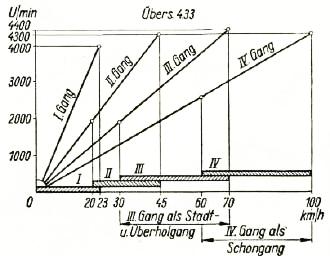

Bild 11. Das richtige Fahren in den Gängen für Limousine

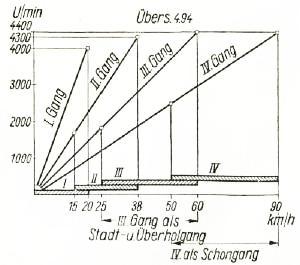

Bild 12. Das richtige Fahren in den Gängen für Kombi

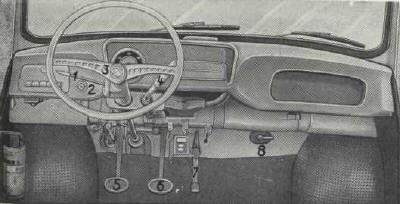

Bild 13. Übersicht über die Bedienungs- und Kontrolleinrichtungen
(1) Blinkerschalter und Signalhornbetätigung
Stellungen:
nach oben Blinker rechts
nach unten Blinker links
zum Lenkrad Signalhorn
(2) Zündanlassschalter
(3) Lenkrad
(4) Schalthebel
(5) Kupplungspedal
(6) Bremspedal
(7) Fahrpedal
(8) Kraftstoffhahn

Bewerten - Schlecht Gut · 46 Bewertungen · Note Ausreichend

3 Bedienungsanleitung

2008-05-20 21:52:29 Geändert: 2008-09-04 17:44:06 (3) (Gelesen: 21828)

Bild 15

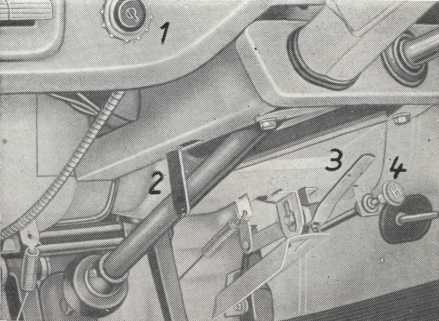

Bild 15. Bedienungseinrichtungen
(1) Zündanlassschalter
(2) Hebel für Freilaufsperre
(3) Hebel für Luftverteilerklappe
(4) Zugknopf für Luftregulierung

Bewerten - Schlecht Gut · 38 Bewertungen · Note Ausreichend
