Hycomat

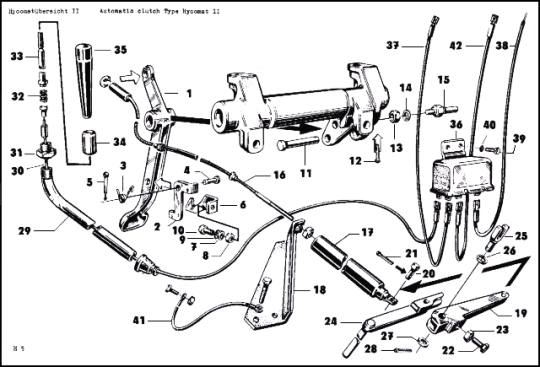

Hycomatübersicht 2
)
| Pos | Order-No. | Anzahl | Beschreibung | ZAK-No. |
|---|---|---|---|---|
| 1 | 03 00824 005 | 1 | Fußhebel für Parksperre, vst. | 134 29 19 200 093803 |
| 2 | 03 00827 008 | 1 | Klinke, vst. | 134 29 19 200 094603 |
| 3 | 03 00830 003 | 1 | Biegefeder | 134 29 19 200 095403 |
| 4 | 99 00145 944 | 1 | Bolzen TGL 18010 5 h 11 x 16 x 12 | |
| 5 | 99 00011 056 | 1 | Splint 1,5 x 8 TGL 0-94 | |
| 6 | 03 00831 100 | 1 | Raste | 134 29 19 200 096203 |
| 7 | 99 00106 095 | 1 | Federring B 6 TGL 7403 | 135 72 11 205 063030 |
| 8 | 99 00072 131 | 1 | Sechskantmutter M 6 TGL 0-934 | 135 72 11 205 063030 |
| - | 03 00842 007 | 1 | Lagerbock | 134 29 19 200 097003 |
| 10 | 99 00069 513 | 1 | Sechskantschraube M 6 x 16 TGL 0-933-8.8 | 135 71 11 204 243445 |
| 11 | 99 00085 827 | 1 | Bolzen TGL 0-1433 10 h 11 x 28 x 20 | 135 74 41 000 010617 |
| 12 | 99 00011 056 | 1 | Splint 1,5 x 8 TGL 0-94 | |
| 13 | 99 00079 055 | 1 | Sechskantmutter M 12 x 1,5 TGL 0-936 | 135 72 12 208 093029 |
| 14 | 99 00022 147 | 1 | Federscheibe B 12 TGL 0-137 | 135 73 43 005 010107 |
| 15 | 03 00823 004 | 1 | Anschlag für Fußbremse | |
| 16 | 03 00283 018 | 1 | Kupplungsseilzug | 134 29 89 209 726463 |
| 17 | 03 00832 118 | 1 | Ausrückfeder vst. | 135 39 32 005 127903 |
| 18 | 03 00261 004 | 1 | Federhalteblech vst. | 135 39 32 005 106803 |
| 19 | 03 00220 004 | 1 | Einstellhebel vst. | 135 39 32 005 086603 |
| 20 | 99 00145 952 | 1 | Bolzen TGL 18010 6h9 x 14 x 11 | 135 74 42 003 090362 |
| 21 | 99 00011 064 | 1 | Splint 1,5 x 10 TGL 0-94 | |
| 22 | 99 00070 041 | 1 | Sechskantschraube M 8 x 30 TGL 0-933-8.8 | 135 71 11 204 243744 |
| 23 | 99 00072 164 | 1 | Sechskantmutter M 8 TGL 0-934-6 | 135 72 11 205 063049 |
| 24 | 03 00223 007 | 1 | Gabelwelle, vst. | 135 39 32 005 089003 |
| 25 | 03 00221 005 | 1 | Schwenkbolzen | 135 39 32 005 087403 |
| 26 | 03 00222 102 | 1 | Buchse | 135 39 32 005 088203 |
| 27 | 99 00016 052 | 1 | Scheibe 10,5 TGL 0-125 | 135 73 11 003 010107 |
| 28 | 99 00011 273 | 1 | Splint 3 x 18 TGL 0-94 | 135 73 48 105 012540 |
| 29 | 03 00704 006 | 1 | Schaltrohr | 134 29 19 200 052403 |
| 30 | 03 11103 013 | 1 | Leitung für Schalthebel | 134 29 19 200 130803 |
| 31 | 03 00717 002 | 1 | Gegenmutter | 134 29 19 200 056703 |
| 32 | 03 00715 105 | 1 | Druokfeder | 134 29 19 200 054003 |
| 33 | 03 00709 002 | 1 | Schaltstange | 134 29 19 200 053203 |
| 34 | 03 00716 001 | 1 | Schalthülse | 134 29 19 200 055903 |
| 35 | 03 00701 011 | 1 | Schaltgriff | 134 29 19 200 049503 |
| 36 | 03 01235 001 | 1 | Relais | 136 65 41 900 931045 |
| 37 | 03 01236 002 | 1 | Druckmagnetleitung | 136 59 21 004 442815 |
| 38 | 03 01190 004 | 1 | Relaisleitung | 135 39 32 005 128703 |
| (38) | 03 01190 020 | 1 | Relaisleitung (Schraubverbindung) | 136 59 21 004 451324 |
| 39 | 99 00017 254 | 2 | Zylinderschraube M 4 x 10 TGL 0-84 | 135 71 31 205 036198 |
| 40 | 99 00106 054 | 2 | Federring B 4 TGL 7403 | 135 73 42 002 023047 |
| 41 | 03 11744 002 | 1 | Masseleitung (110 mm) | 136 59 21 004 332878 |
| (41) | 03 01192 006 | 1 | Masseleitung | 135 39 32 005 131603 |
| 42 | 03 01234 000 | 1 | Leitung |
| Anzahl | Schrauben |
|---|---|
| 1 | Sechskantschraube M 6 x 16 TGL 0-933-8.8 |
| 1 | Sechskantschraube M 8 x 30 TGL 0-933-8.8 |
| 2 | Zylinderschraube M 4 x 10 TGL 0-84 |
| Anzahl | Scheiben/Federringe |
| 1 | Federring B 6 TGL 7403 |
| 1 | Federscheibe B 12 TGL 0-137 |
| 1 | Scheibe 10,5 TGL 0-125 |
| 2 | Federring B 4 TGL 7403 |
| Anzahl | Muttern |
| 1 | Sechskantmutter M 6 TGL 0-934 |
| 1 | Sechskantmutter M 12 x 1,5 TGL 0-936 |
| 1 | Sechskantmutter M 8 TGL 0-934-6 |
| 1 | Gegenmutter |
Nachtrag Ersatzteilliste
| Pos | Bestellnummer alt | Bestellnummer neu | Beschreibung | ZAK-No. |
|---|---|---|---|---|
| 35 | entfällt | 03 01312 903 | Schaltgriff | 135 29 19 200 049503 |
| 41 | entfällt | 03 01192 014 | Masseleitung (110 mm) | 136 59 21 004 332878 |
| 24 | 03 00223 007 | entfällt | Gabelwelle vst. | |
| 24 | - | 03 00224 112 | Kupplungshebel vst. | |
| 36 | entfällt | 99 00848 023 | Relais f. Hycomat |
