Motor

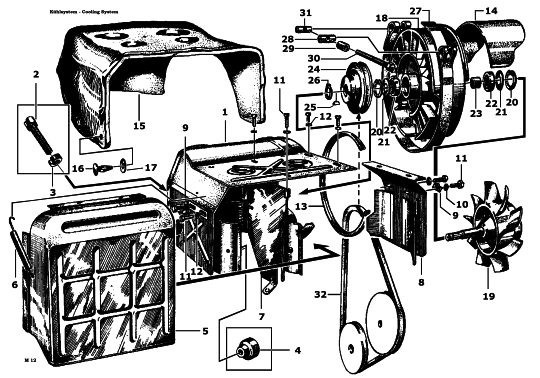

Kühlsystem
)
| Pos | Order-No. | Anzahl | Beschreibung | ZAK-No. |
|---|---|---|---|---|
| 1 | 04 40752 002 | 1 | Kühlluftgehäuse vst. | 135 29 34 201 515404 |
| 1 | 03 11705 100 | 1 | Stopfen f. Kühlluftgehäuse | 135 29 36 004 002203 |
| 2 | 04 40720 003 | 1 | Stellschraube für Vergaserbowdenzug | |
| 3 | 04 40721 012 | 1 | Gegenmutter | |
| 4 | 04 40709 008 | 4 | Gummipuffer | 146 44 61 269 855644 |
| 5 | 03 00001 115 | 1 | Luftleitblech vst. | 134 29 19 200 000603 |
| 6 | 03 00003 004 | 2 | Zugfeder | 135 29 36 004 000603 |
| 6 | 03 00007 008 | 2 | Isolierschlauch | 135 29 36 004 001403 |
| 7 | 04 40729 011 | 1 | Stützblech, vst. | 135 29 34 201 513804 |
| 8 | 04 40730 005 | 1 | rechte Seitenwand, vst. | 135 29 34 201 514604 |
| 9 | 04 40205 002 | 1 | Schelle für Unterbrecherleitung | |
| 10 | 99 00106 095 | 1 | Federring B 6 TGL 7403 | 135 73 4.2 002 023063 |
| 11 | 99 00069 466 | 8 | Sechskantschraube M 6 x 12 TGL 0-933-8.8 | 135 71 11 204 243429 |
| 12 | 99 00016 036 | 7 | Scheibe 6,4 TGL 0-125 | 135 73 11 118 011089 |
| 13 | 04 40300 003 | 1 | Profilgummi | 146 47 10 026 351307 |
| 14 | 04 40604 023 | 1 | Schutzschild | |
| 15 | 04 40746 004 | 1 | Schallschluckhaube | |
| 16 | 04 06368 005 | 5 | Federklammer | |
| 17 | 99 00134 025 | 5 | Scheibe 5,3 TGL 0-9021 | 135 73 11 003 143049 |
| 18 | 91 31000 373 | 1 | Axiallüfter mit Nabe, vst. | 131 74 11 130 431905 |
| 18 | 91 31000 398 | 1 | Lüftergehäuse | |
| 19 | 91 31000 381 | 1 | Welle mit Laufrad | |
| 20 | 99 00033 166 | 1 | Sicherungsring 35 x 1,5 TGL 0-472 | 135 73 44 008 030212 |
| 21 | 91 31000 051 | 2 | Abdeckscheibe | 131 79 90 048 010246 |
| 22 | 99 00110 188 | 2 | Rillenkugellager 6202 TGL 2981 | 135 61 11 202 060008 |
| 23 | 91 31000 412 | 1 | Distanzbuchse | 131 79 90 048 010238 |
| 24 | 91 31000 404 | 1 | Keilriemenscheibe Ø 78 mm | 131 79 90 04S 010254 |
| 24 | 91 07001 405 | 1 | Keilriemenscheibe Ø 86 mm | |
| 25 | 99 00139 070 | 1 | Scheibenfeder | 135 73 62 003 170100 |
| 26 | 99 00025 367 | 1 | Sicherungsring 13 x 1 TGL 0-471 | |
| 27 | 04 40805 008 | 1 | Spannband vst. | |
| 28 | 04 40801 004 | 1 | Spannbolzen | 135 29 34 201 516204 |
| 29 | 04 40803 006 | 1 | Hülse | 135 29 34 201 518904 |
| 30 | 99 00069 796 | 1 | Sechskantschraube M 6 x 65 TGL 0-933-8.8 | 135 71 11 204 243584 |
| 31 | 04 40602 005 | 1 | Spannmutter | 135 29 34 201 517004 |
| 32 | 99 00456 435 | 1 | Keilriemen SPZ 9,7 x 1000 | 146 43 20 001 510005 |
| 32 | 04 40602 006 | 1 | Schlauchstück | 146 47 59 938 158101 |
| Anzahl | Schrauben |
|---|---|
| 1 | Stellschraube für Vergaserbowdenzug |
| 8 | Sechskantschraube M 6 x 12 TGL 0-933-8.8 |
| 1 | Sechskantschraube M 6 x 65 TGL 0-933-8.8 |
| Anzahl | Scheiben/Federringe |
| 1 | Federring B 6 TGL 7403 |
| 7 | Scheibe 6,4 TGL 0-125 |
| 5 | Scheibe 5,3 TGL 0-9021 |
| 2 | Abdeckscheibe |
| 1 | Keilriemenscheibe Ø 78 mm |
| 1 | Keilriemenscheibe Ø 86 mm |
| 1 | Scheibenfeder |
| Anzahl | Muttern |
| 1 | Gegenmutter |
| 1 | Spannmutter |
Nachtrag Ersatzteilliste
| Pos | Bestellnummer alt | Bestellnummer neu | Beschreibung | ZAK-No. |
|---|---|---|---|---|
| 1 | entfällt | 04 40752 107 | Kühlluftgehäuse | 135 29 34 201 515404 |
| 14 | entfällt | 04 40818 004 | Schutzschild | |
| - | entfällt | 91 07002 865 | Axiallüfter mit Nabe vst. | 131 74 11 130 431905 |
| 18 | entfällt | 91 07003 118 | Lüftergehäuse | |
| - | - | 04 63114 001 | Scheibe 4,8x17 | |
| - | - | 04 41024 005 | Halter M 10 | |
| - | - | 04 41023 004 | Distanzrohr |
