Reparaturhandbuch

Reparaturhandbuch P50/P60

Hierbei handelt es sich um die 4. verbesserte Auflage aus dem VEB Fachbuchverlag Leipzig von 1964 mit 286 teils mehrfarbigen Bildern und wurde von einem Autorenkollektiv des VEB Sachsenring Automobilwerke Zwickau verfasst.

8.2.1. Beschreibung des Teleskop-Stoßdämpfers

2009-07-27 11:14:18 Geändert: 2009-07-27 11:14:21 (1) (Gelesen: 5710)

Der Stoßdämpfer hat die Aufgabe, die durch Unebenheiten der Fahrbahn entstehenden Schwingungen abzufangen bzw. sie zu dämpfen.

Die Wirkungsweise ist doppelt wirkend, wodurch eine optimale Dämpferwirkung gegeben ist. Bei Druckbeanspruchung des Dämpfers erfolgt eine schwache und bei Zugbeanspruchung eine starke Dämpfwirkung.

Die in Gummi gelagerte Buchse und die beiden Ringpuffer dienen zur elastischen Befestigung des Dämpfers am Fahrzeug.

Schwingt der Fahrzeugaufbau infolge einsetzender Relativbewegungen in Richtung der Fahrzeugachse, so werden diese durch die Verbindung beider Elemente mittels des Dämpfers schwach gedämpft. Versucht sich nun die zusammengedrückte Fahrzeugfeder zu entspannen, wird diese Bewegung durch den nach oben schiebenden Kolben stark gehemmt.

Die Wirkungsweise des Teleskop-Stoßdämpfers ist geschwindigkeitsabhängig, d. h., je größer und schneller die Schwingungen des Fahrzeugaufbaues auftreten, um so stärker ist die Dämpfwirkung des Dämpfers.

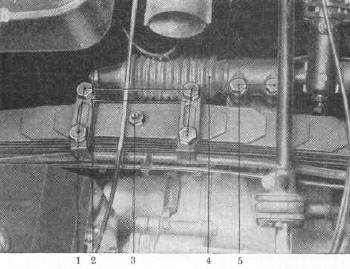

Bild V 14. Befestigung der Vorderfeder
(1) Federbefestigungsschrauben
(2) Federschienen
(3) Federschraube
(4) Manschette
(5) Befestigungsschrauben für Lenkung

Bewerten - Schlecht Gut · 15 Bewertungen · Note Ausreichend

8.2.1.1. Teleskop-Stoßdämpfer ausbauen, auf Funktion prüfen, ggf. Caramba-Stoßdämpferöl auffüllen und wieder einbauen

2009-07-27 10:47:33 Geändert: 2009-07-27 13:45:59 (3) (Gelesen: 5710)
Bild V 15. Teleskop-Stoßdämpfer-Längsschnitt

Bild V 15. Teleskop-Stoßdämpfer-Längsschnitt
(1) Buchse (in Gummi gelagert)
(2) Ringpuffer
(3) Ventilkörper
(4) Ventilteller
(5) Federscheiben
(6) Stellmutter
(7) Dichtscheibe
(8) Druckfeder
(9) Sicherungsring
(10) Zylinder
(11) Kolbenstange
(12) Kolben
(13) Ventilteller
(14) Federscheiben
(15) Stellmutter
(16) Dichtscheibe
(17) Druckfeder
(18) Sicherungsring
(19) Führungsstück
(20) Hochdruckraum
(21) Niederdruckraum
(22) Reserveraum
(23) Wellendichtung
(24.) Ringdichtung
(25) Filzring
(26) Mantelrohr
(27) Oberströmkanäle
(28) Kolbenbohrungen
(29) Schutzmantel
(30) Pufferscheibe
(31) Gewindering
(32) Scheibe
(33) Distanzbuchse

  1. Schraube für Stoßdämpferbefestigung am Lenker abschrauben.
  2. Mit Sonderschlüssel WE 2289 (16/2) Stoßdämpfer am Radkasten abschrauben.
    Beachte: Der Sonderschlüssel WE 50 2867 ist zu verwenden, weil hierdurch Beschädigungen durch Gegenhaltung mit Brenner- oder Kombizange an der geschliffenen Kolbenstange vermieden werden.
  3. Stoßdämpfer nach unten herausnehmen.
  4. Überprüfung des Stoßdämpfers:
    Allgemeines: Bei Überprüfung des Stoßdämpfers von Hand ist festzustellen, ob über dem gesamten Dämpferhub eine gleichmäßige Dämpf Wirkung vorhanden ist. Das Auseinanderziehen des Stoßdämpfers darf nur vertikal, höchstens bis zu 45° geneigt, erfolgen.
    Ist bei der genannten Funktionsprobe über dem gesamten Hub ein Widerstand in Zugrichtung vorhanden, dann ist die Funktion des Stoßdämpfers gewährleistet, und er kann wieder eingebaut werden. Wird jedoch bei der Funktionsprobe in der oberen Kolbenstellung nach mehrmaligem Pumpen ein Leerhub festgestellt, dann liegt in den meisten Fällen Ölverlust vor. Die Ölfüllung wird wie folgt durchgeführt:
  1. Ringpuffer (15/2), Distanzbuchse (15/33), Schutzmantel (15/29) und Pufferscheibe (15/30) von der Kolbenstange (15/11) abnehmen.
  2. Gewindering (15/31) mit Sonderschlüssel WE 50 2418 herausschrauben.
  3. Scheibe (15/32) und Ringdichtung (15/24) abnehmen.
  4. Kolbenstange (15/11 mit Führungsstück (15/19) und Kolben (15/12) herausziehen.
  5. Stoßdämpferöl aus dem Gehäuse ausgießen.
  6. Zylinder (15/10) und Ventilkörper (15/3) mit kompletten Bodenventil herausnehmen.
    Achtung: Die Einstellung des Kolben- und Bodenventiles darf nicht verändert werden.
  7. Alle Nichtgummiteile gründlich in Waschbenzin reinigen, Bohrungen und Hohlräume mit Pressluft ausblasen.
  8. 80 cm3 neues Caramba-Stoßdämpferöl mit Hilfe eines Messzylinders in den Stoßdämpfer-Zylinder (15/10) einfüllen, langsam eingießen, damit das Öl in den Reserveölraum überströmen kann. Es darf nur Caramba-Stoßdämpferöl (Viskosität 8 • • • 10°E bei plus 20 °C) verwendet werden.

Der Zusammenbau bzw. Einbau des Stoßdämpfers erfolgt in umgekehrter Reihenfolge des Ausbaues, wobei folgende Punkte zu beachten sind:

  1. Die Gummidichtung (15/24) ist in jedem Falle zu erneuern.
  2. Der Gummiblock im Auge des Stoßdämpfers ist auf einwandfreien Zustand zu prüfen bzw. zu erneuern.
  3. Bei der Befestigung im Radkasten ist darauf zu achten, dass sich je ein Ringpuffer (15/2) außer- und innerhalb des Radkastens befindet.

Anmerkung: Alle Ventileinstellungen und Instandsetzungen an Teleskop-Stoßdämpfern dürfen nur von Spezial-Vertragswerkstätten ausgeführt werden.

Die Verwendung von Original-Ersatzteilen und die Einstellung der Ventile unter Verwendung von Prüfgeräten ist dadurch gewährleistet.

Bild V 16. Stoßdämpfer ausbauen
(1) Gummimuffe
(2) Sonderschlüssel

Bewerten - Schlecht Gut · 11 Bewertungen · Note Ausreichend

9. Hinterachse

2009-07-27 10:19:30 Geändert: 2009-07-27 10:19:33 (1) (Gelesen: 5696)
Bewerten - Schlecht Gut · 10 Bewertungen · Note Befriedigend

9.1. Beschreibung der Hinterachse

2009-07-27 10:19:11 Geändert: 2009-07-27 10:19:15 (1) (Gelesen: 5693)

Die Hinterachse ist eine Schräg-Pendelachse mit Dreiecklenker. Beide Hinterräder sind durch diese Anordnung unabhängig voneinander gefedert. Die Stoßdämpfung erfolgt wie bei der Vorderachse durch doppelt wirkende Teleskop-Stoßdämpfer. Die Querblattfeder ist als Progressivfeder ausgebildet. Markant an der Hinterachskonstruktion ist die tief liegende Querblattfeder hinter der Achse.

Hierdurch konnte der sonst im Kofferraum störende Federtunnel entfallen.

Bewerten - Schlecht Gut · 17 Bewertungen · Note Ausreichend

9.1.1. Hinterfeder aus- und einbauen

2009-07-27 10:18:41 Geändert: 2009-07-27 10:20:50 (2) (Gelesen: 5690)
  1. Hinterwagen hochbocken, Räder abnehmen.
  2. Nachschalldämpfer mit Rohrleitung abschrauben, drei Schrauben (10 mm SW) für Aufhängung, eine Schraube (14 mm SW) für Klemmschelle.
    Nachschalldämpfer abnehmen.
  3. Blechlasche (3/1) für Progressiv-Gummipuffer hochbiegen (3), Gummipuffer herausdrücken.

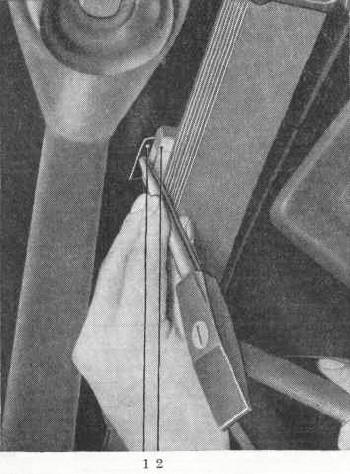

    Bild H 3. Federanschlag ausbauen
    (1) Blechlasche (2) Federanschlag
  4. Sechskantschrauben (4/1) für Federbefestigung abschrauben (19 mm SW).

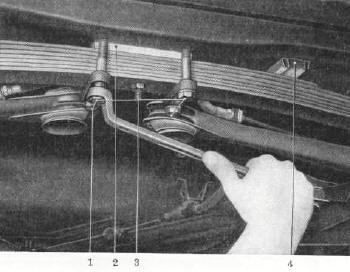

    Bild H 4. Federbefestigung lösen
    (1) Federbefestigungsschrauben
    (2) Federunterlage - Miramid
    (3) Federschraube
    (4) Federanschlag
  5. Federspannvorrichtung WE 502 314 (5) ansetzen. Feder spannen, bis die Lagen aus den Gummilagern im Lenker frei werden.
    Feder samt Spannvorrichtung abnehmen.

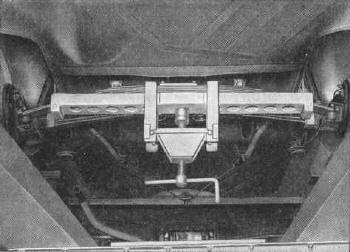

    Bild H 5. Feder spannen

Der Einbau erfolgt in umgekehrter Reihenfolge des Ausbaues.

Bild H 1. Hinterachse - Schnitt Bild H 1. Hinterachse - Schnitt (1) Schlauchloser Reifen
(2) Ventil
(3) Radbremszylinder
(4) Entlüfterschraube
(5) Bremsschlauch
(6) Stoßdämpfer
(7) Kronenmutter
(8) Bremstrommel
(9) Achsstumpf
(10) Ringrillenlager
(11) Ringrillenlager
(12) Schutzkappe
(13) Federauflage
(14) Schraube für Stoßdämpfer
(15) Fangband
(16) Dreiecklenker
(17) Hinterfeder
(18) Federanschlag
(19) Gummilager für Dreiecklenker
(20) Schraube für Federbefestigung
(21) Federschraube
Bild H 2a. Hinterfeder bis Fahrgestell Nr. 500 7470 Bild H 2a. Hinterfeder bis Fahrgestell Nr. 500 7470 Bild H 2c. Hinterfeder ab 1961 Bild H 2c. Hinterfeder ab 1961
Bild H 2b. Hinterfeder ab Fahrgestell Nr. 500 7471 Bild H 2b. Hinterfeder ab Fahrgestell Nr. 500 7471 Bild H 2d. Hinterfeder für Kombi bis 1960 Bild H 2d. Hinterfeder für Kombi bis 1960

Bild H 2e. Hinterfeder für Kombi ab 1961
Bild H 2e. Hinterfeder für Kombi ab 1961

Bewerten - Schlecht Gut · 5 Bewertungen · Note Ausreichend
